Làm thế nào mà các tòa nhà cao tầng ngày nay lại mọc lên nhanh chóng đến vậy? Các dự án hiện đại cần hệ thống xây dựng hiệu quả. Một giải pháp quan trọng là cốp pha tự leo, một hệ thống cho phép các bệ cốp pha di chuyển lên trên cùng với kết cấu trong quá trình thi công.
Trong ngành thiết bị xây dựng, các công ty như Công ty TNHH Giàn giáo Easy Scaffolding Thiên Tân phát triển hệ thống giàn giáo và cốp pha dùng trong các dự án xây dựng nhà cao tầng. Trong bài viết này, bạn sẽ tìm hiểu ván khuôn tự leo là gì, cách thức hoạt động, các thành phần chính và nơi nó thường được sử dụng trong xây dựng bê tông thẳng đứng.
Cốp pha tự leo là hệ thống xây dựng chuyên dụng dùng để xây dựng các kết cấu bê tông cốt thép vươn lên thẳng đứng như lõi nhà cao tầng, tường chịu cắt, trục thang máy. Không giống như các hệ thống cốp pha truyền thống phải được cẩu tháp nâng lên và định vị lại sau mỗi lần đổ bê tông, cốp pha tự leo được thiết kế để di chuyển lên trên dọc theo kết cấu khi tiến trình xây dựng. Khả năng này cho phép lắp ráp ván khuôn, sàn làm việc và hệ thống hỗ trợ vẫn được kết nối với tòa nhà trong khi nâng cấp từ cấp này sang cấp khác.
Ván khuôn tự leo là một hệ thống xây dựng được sử dụng trong các kết cấu bê tông cao tầng, nơi nền tảng ván khuôn leo lên dọc theo tòa nhà khi tiến trình xây dựng. Không giống như ván khuôn thông thường phải được nâng lên bằng cần cẩu, hệ thống này sử dụng cơ cấu nâng tích hợp—thường là thủy lực—để di chuyển theo phương thẳng đứng trong khi vẫn được neo vào kết cấu.
Trong các dự án xây dựng hiện đại, hệ thống này hỗ trợ các quá trình xây dựng theo chiều dọc liên tục. Công nhân có thể thực hiện các hoạt động lắp đặt cốt thép, đổ bê tông và kiểm tra trực tiếp từ các bệ tích hợp được gắn vào kết cấu ván khuôn. Khi một phần bê tông đã được xử lý đạt cường độ yêu cầu, hệ thống sẽ chuyển sang cấp độ tiếp theo, cho phép chu trình xây dựng tiếp tục với sự gián đoạn tối thiểu.

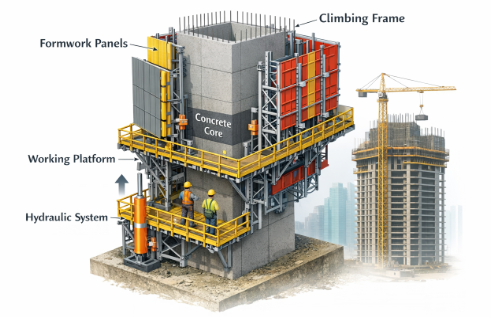

Hệ thống ván khuôn tự leo kết hợp một số yếu tố kết cấu hoạt động cùng nhau để hỗ trợ thi công theo chiều dọc. Thay vì hoạt động như những phần thiết bị độc lập, các bộ phận này tạo thành một nền tảng tích hợp di chuyển lên dọc theo tòa nhà khi cấu trúc phát triển.
Về cốt lõi, hệ thống bao gồm các tấm ván khuôn, khung đỡ, cơ cấu leo và sàn làm việc. Các tấm ván khuôn định hình các bức tường bê tông cốt thép, trong khi khung kết cấu hỗ trợ tải trọng phát sinh trong quá trình đổ bê tông và thi công. Cơ cấu leo cho phép toàn bộ tổ hợp di chuyển lên trên và sàn làm việc cung cấp khu vực an toàn cho các đội thi công thực hiện nhiệm vụ của họ.
Một tính năng chính của hệ thống này là kết nối của nó với kết cấu bê tông đã hoàn thiện một phần. Các điểm neo được gắn vào bê tông đã đổ trước đó cung cấp các vị trí gắn kết cho hệ thống leo núi. Những neo này cho phép cụm ván khuôn vẫn được kết nối an toàn với tòa nhà trong khi nó di chuyển theo chiều dọc.
Bởi vì hệ thống vẫn được gắn vào kết cấu trong suốt quá trình thi công nên việc căn chỉnh có thể được duy trì dễ dàng hơn so với cốp pha nâng bằng cần cẩu thông thường. Ý tưởng kết cấu này cho phép các đội xây dựng xây dựng các kết cấu bê tông cốt thép cao một cách hiệu quả trong khi vẫn duy trì hình dạng tường nhất quán ở nhiều cấp độ.
Trong các dự án xây dựng nhà cao tầng, kết cấu bê tông thẳng đứng thường được xây dựng thông qua một chuỗi các chu trình đúc lặp đi lặp lại. Ván khuôn tự leo hỗ trợ quá trình này bằng cách cho phép hệ thống ván khuôn di chuyển lên trên sau khi hoàn thành mỗi cấp bê tông. Thay vì tháo dỡ và di dời các tấm ván khuôn ở mọi giai đoạn, hệ thống leo dốc di chuyển dọc theo tòa nhà theo một quy trình được kiểm soát và liên tục.
Trong quá trình thi công, cụm ván khuôn vẫn được gắn vào kết cấu thông qua các giá đỡ neo và hệ thống dẫn hướng. Khi một phần bê tông đạt đến cường độ cần thiết, cơ cấu leo sẽ nâng toàn bộ sàn—bao gồm các tấm ván khuôn, khung đỡ và sàn làm việc—lên cấp độ xây dựng tiếp theo.
Cách tiếp cận này cho phép các đội xây dựng duy trì quy trình làm việc ổn định, điều này đặc biệt quan trọng trong các tòa nhà cao tầng nơi có thể cần hàng chục chu trình đúc dọc.

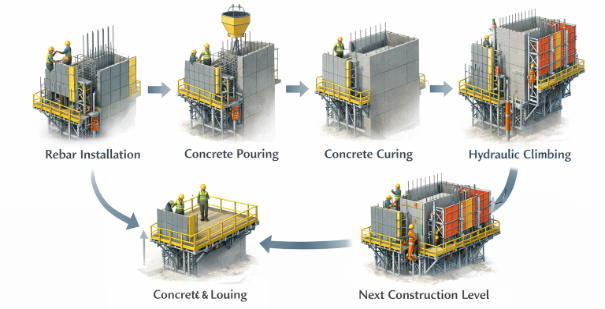

Hoạt động của hệ thống cốp pha leo tuân theo trình tự các giai đoạn thi công lặp đi lặp lại. Mỗi giai đoạn chuẩn bị kết cấu cho phần bê tông thẳng đứng tiếp theo.
Chu kỳ xây dựng điển hình:
1. Lắp đặt cốt thép và định vị cốp pha Trước khi đổ bê tông, các thanh cốt thép được lắp đặt theo thiết kế kết cấu. Các tấm ván khuôn được định vị xung quanh lồng cốt thép, tạo khuôn xác định hình dạng của tường hoặc lõi bê tông.
2. Đổ và bảo dưỡng bê tông Bê tông được đổ vào các tấm ván khuôn và để đông cứng. Trong giai đoạn này, cụm ván khuôn vẫn được gắn chắc chắn vào kết cấu thông qua hệ thống neo giúp ổn định nền.
3. Vận hành leo dốc Khi bê tông đạt cường độ yêu cầu, cơ cấu leo sẽ kích hoạt và nâng toàn bộ kết cấu ván khuôn lên cấp độ thi công tiếp theo.
4. Chuẩn bị cho chu kỳ tiếp theo Sau khi hệ thống đạt đến vị trí mới, nó được cố định vào các điểm neo mới và chu kỳ thi công tiếp theo bắt đầu.
Quá trình này tiếp tục lặp đi lặp lại cho đến khi cấu trúc thẳng đứng đạt đến độ cao cuối cùng.
Hầu hết các hệ thống cốp pha tự leo hiện đại đều dựa vào cơ cấu thủy lực để thực hiện chuyển động leo. Xi lanh thủy lực tạo ra lực cần thiết để nâng toàn bộ cụm ván khuôn, bao gồm các tấm, bệ làm việc và thiết bị xây dựng.
Đường ray dẫn hướng được lắp đặt dọc theo cấu trúc để đảm bảo hệ thống di chuyển lên trên theo đường dẫn được kiểm soát. Những đường ray này ngăn chặn chuyển động ngang và giúp duy trì sự liên kết thẳng đứng chính xác của ván khuôn.
Sự tương tác giữa các thiết bị thủy lực và hệ thống dẫn hướng là điều cần thiết để đảm bảo hoạt động leo núi an toàn và ổn định.
Thành phần | Chức năng |
Xi lanh thủy lực | Cung cấp lực nâng để di chuyển ván khuôn lên trên |
Giá đỡ leo núi | Kết nối hệ thống nâng với khung kết cấu |
Ray dẫn hướng | Duy trì sự liên kết theo chiều dọc trong khi leo núi |
Neo kết cấu | Truyền tải trọng tới kết cấu bê tông |
Cùng với nhau, các bộ phận này cho phép cụm ván khuôn di chuyển trơn tru dọc theo tòa nhà mà không cần cần cẩu nâng.
Duy trì sự ổn định trong quá trình leo núi là rất quan trọng, đặc biệt là ở các công trình cao tầng nơi việc xây dựng diễn ra ở độ cao đáng kể. Để đảm bảo vận hành an toàn, hệ thống ván khuôn tự leo dựa vào các điểm neo được nhúng trong kết cấu bê tông đúc trước đó.
Những chiếc neo này hỗ trợ trọng lượng của hệ thống ván khuôn và chuyển tải trọng đến tòa nhà một cách an toàn. Trong quá trình leo trèo, các neo cũng hướng dẫn chuyển động của hệ thống, đảm bảo việc nâng hạ diễn ra một cách có kiểm soát và cân bằng.
Ngoài sự ổn định về cấu trúc, an toàn cho người lao động còn được hỗ trợ thông qua hệ thống nền tảng tích hợp. Đội xây dựng hoạt động từ các sàn làm việc nhiều tầng bao gồm lan can, rào chắn an toàn và các tuyến đường tiếp cận được chỉ định.
Các tính năng an toàn phổ biến bao gồm:
● Hệ thống lan can giúp ngăn ngừa té ngã từ các bệ trên cao
● Khu vực làm việc khép kín để bảo vệ người lao động trong quá trình lắp đặt cốt thép và đổ bê tông
● Cơ cấu nâng có kiểm soát đảm bảo cụm ván khuôn chuyển động thẳng đứng trơn tru
Bằng cách kết hợp neo kết cấu, hệ thống nâng thủy lực và nền tảng an toàn tích hợp, ván khuôn tự leo cho phép các đội xây dựng thực hiện các hoạt động xây dựng theo chiều dọc một cách an toàn và hiệu quả.
Hệ thống ván khuôn tự leo bao gồm một số thành phần kết cấu và cơ khí hoạt động cùng nhau trong quá trình thi công theo chiều dọc. Các thành phần này cho phép hệ thống duy trì sự ổn định, hỗ trợ các hoạt động xây dựng và di chuyển lên trên dọc theo kết cấu khi mỗi phần bê tông được hoàn thành.
Do hệ thống phải chịu được tải trọng lớn từ bê tông tươi, công nhân và thiết bị nên mỗi bộ phận đều đóng một vai trò cụ thể trong việc duy trì tính toàn vẹn của cấu trúc trong chu trình xây dựng.
Tấm ván khuôn là bề mặt được sử dụng để đúc các bức tường, lõi bê tông cốt thép và các bộ phận thẳng đứng khác. Những tấm này xác định hình dạng và độ hoàn thiện của kết cấu bê tông và phải được căn chỉnh chính xác trong suốt quá trình xây dựng.
Hỗ trợ các tấm này là các khung kết cấu và giá đỡ phân phối tải trọng trên toàn bộ ván khuôn. Những khung này ổn định các tấm trong quá trình đổ bê tông và duy trì độ cứng trong quá trình leo dốc.
Các chức năng chính của tấm ván khuôn và kết cấu đỡ bao gồm:
● Định hình tường bê tông cốt thép và lõi đứng
● Duy trì kích thước và căn chỉnh chính xác trên nhiều cấp độ xây dựng
● Chuyển tải trọng từ bê tông tươi và thiết bị xây dựng sang kết cấu leo
Cùng với nhau, các yếu tố này tạo thành khung cấu trúc chính của hệ thống ván khuôn leo núi.
Thiết bị leo thủy lực cung cấp lực cơ học cần thiết để nâng hệ thống ván khuôn giữa các tầng xây dựng. Xi lanh thủy lực kéo dài lên trên dọc theo đường ray leo hoặc giá đỡ gắn vào kết cấu, dần dần nâng toàn bộ cụm lên.
Bởi vì hệ thống thủy lực cho phép nâng có kiểm soát nên chúng được sử dụng rộng rãi trong công nghệ ván khuôn leo núi. Quá trình nâng diễn ra theo một loạt các bước phối hợp nhằm giữ cho bệ được cân bằng trong khi di chuyển theo chiều dọc.

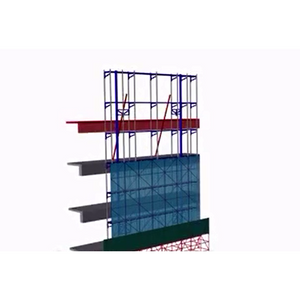

Một số hệ thống tập trung vào tòa nhà kết hợp các cấu hình leo thủy lực chuyên dụng, bao gồm các giải pháp như Hệ thống tự leo thủy lực an toàn (SCP) được thiết kế cho môi trường xây dựng thẳng đứng.
Hệ thống neo kết nối cụm ván khuôn leo với kết cấu bê tông. Các neo thường được gắn vào bê tông trong các giai đoạn xây dựng trước đó và sau đó đóng vai trò là điểm gắn cho hệ thống leo núi.
Các thành phần neo này thực hiện một số vai trò quan trọng:
● Chịu trọng lượng của kết cấu ván khuôn
● Truyền tải trọng tới kết cấu tòa nhà
● Hướng dẫn hệ thống trong quá trình di chuyển theo chiều dọc
Đường ray dẫn hướng được lắp đặt dọc theo kết cấu để điều khiển đường leo núi. Chúng đảm bảo rằng cụm ván khuôn di chuyển theo chiều dọc mà không bị dịch chuyển theo chiều ngang không mong muốn.
Yếu tố kết cấu | Vai trò trong hệ thống |
Neo nhúng | Hỗ trợ và cố định cấu trúc leo núi |
Giá đỡ leo núi | Nối neo vào khung ván khuôn |
Ray dẫn hướng | Duy trì sự liên kết theo chiều dọc |
Sàn công tác được tích hợp vào cấu trúc ván khuôn để cung cấp các khu vực an toàn và có tổ chức cho các hoạt động xây dựng. Các bệ này thường được bố trí ở nhiều tầng xung quanh cụm ván khuôn.
Mỗi cấp độ được thiết kế cho các nhiệm vụ cụ thể. Các bệ phía trên có thể được sử dụng để lắp đặt cốt thép, trong khi các bệ phía dưới hỗ trợ điều chỉnh ván khuôn và các hoạt động hoàn thiện bê tông.
Các tính năng quan trọng của các nền tảng này bao gồm:
● Sàn làm việc nhiều tầng cho phép các hoạt động xây dựng khác nhau diễn ra đồng thời
● Hệ thống lan can bảo vệ người lao động khỏi bị ngã khi làm việc ở độ cao
● Các tuyến đường tiếp cận và thang cho phép di chuyển an toàn giữa các tầng sân ga
Bằng cách tích hợp các sàn làm việc vào cấu trúc leo núi, hệ thống cung cấp một môi trường ổn định nơi các đội thi công có thể thực hiện các nhiệm vụ xây dựng một cách an toàn trong khi tòa nhà tiếp tục cao lên.
Hệ thống ván khuôn tự leo được sử dụng rộng rãi trong các dự án liên quan đến kết cấu bê tông cốt thép cao. Các hệ thống này đặc biệt hiệu quả trong môi trường mà việc xây dựng theo chiều dọc phải được lặp lại qua nhiều cấp độ trong khi vẫn duy trì sự liên kết nhất quán.
Trong xây dựng nhà cao tầng hiện đại, ván khuôn tự leo hỗ trợ các quá trình xây dựng liên tục bằng cách cho phép nền ván khuôn leo dọc theo kết cấu khi mỗi cấp độ được hoàn thành.
Một trong những ứng dụng phổ biến nhất của ván khuôn tự leo là trong việc xây dựng các lõi kết cấu. Tường lõi là thành phần trung tâm của các tòa nhà cao tầng và thường chứa trục thang máy, cầu thang và ống dẫn dịch vụ.
Bởi vì các cấu trúc này kéo dài theo chiều dọc trong toàn bộ chiều cao của tòa nhà, việc leo ván khuôn cho phép các đội xây dựng duy trì sự liên kết trong khi lặp lại cùng một chu trình xây dựng trên nhiều tầng.
Các ứng dụng điển hình bao gồm:
● Trục thang máy yêu cầu tường bê tông nhẵn và căn chỉnh chính xác
● Lõi cầu thang tạo thành một phần của hệ thống ổn định kết cấu của tòa nhà
● Các lõi dịch vụ chứa hệ thống cơ và điện
Cốp pha tự leo cũng được sử dụng rộng rãi trong việc xây dựng các tháp bê tông cốt thép cao. Ở những dự án này, tường chịu cắt và lõi kết cấu được xây dựng liên tục từ móng trở lên.
Do hệ thống ván khuôn leo dọc theo kết cấu nên các đội thi công có thể duy trì quy trình làm việc ổn định mà không cần phải tháo dỡ và di dời các tấm ván khuôn nhiều lần.
Các yếu tố cấu trúc phổ biến được xây dựng bằng ván khuôn leo núi bao gồm:
Yếu tố kết cấu | Mục đích trong các tòa nhà cao tầng |
Tường cắt | Cung cấp sức cản ngang chống lại tải trọng gió hoặc địa chấn |
Lõi bê tông cốt thép | Hỗ trợ thang máy và hệ thống dịch vụ |
Tường kết cấu thẳng đứng | Chuyển tải trọng từ tầng trên xuống móng |
Bằng cách hỗ trợ thi công theo chiều dọc liên tục, cốp pha tự leo đã trở thành một công nghệ quan trọng trong các dự án cao tầng bê tông cốt thép hiện đại.
Cốp pha tự leo đóng vai trò quan trọng trong xây dựng bê tông cốt thép hiện đại, cho phép các bệ cốp pha di chuyển lên trên theo kết cấu trong từng giai đoạn xây dựng. Thông qua các cơ chế leo dốc phối hợp, các thành phần kết cấu và chu trình xây dựng lặp đi lặp lại, hệ thống hỗ trợ việc xây dựng theo chiều dọc hiệu quả và có kiểm soát trong các dự án cao tầng. Các giải pháp do Công ty TNHH Giàn giáo Easy Thiên Tân phát triển cung cấp hệ thống ván khuôn đáng tin cậy giúp nâng cao hiệu quả xây dựng, độ chính xác của kết cấu và độ an toàn tại chỗ.
Trả lời: Cốp pha tự leo được sử dụng để xây dựng các kết cấu bê tông cốt thép thẳng đứng như tường lõi, trục thang máy và tường cắt trong các tòa nhà cao tầng.
Trả lời: Ván khuôn tự leo di chuyển lên trên bằng hệ thống nâng thủy lực hoặc cơ khí sau mỗi lần đổ bê tông đạt cường độ yêu cầu.
Trả lời: Hệ thống ván khuôn tự leo thường bao gồm các tấm ván khuôn, khung đỡ, thiết bị leo thủy lực, ray dẫn hướng và bệ làm việc.
Trả lời: Ván khuôn tự leo phù hợp nhất cho các kết cấu bê tông cao, nơi cần có chu kỳ thi công thẳng đứng lặp đi lặp lại.
