Quy tắc 3 trên 1 là hướng dẫn ổn định đơn giản được sử dụng trên nhiều công trường xây dựng.
Điều đó có nghĩa là cấu trúc giàn giáo đứng tự do không được cao hơn ba lần chiều rộng nền tối thiểu của nó, trừ khi có các biện pháp ổn định bổ sung như dây buộc, neo hoặc giằng kết cấu.
Trong thực tế, nếu kích thước đế nhỏ nhất của giàn giáo là 1 mét thì chiều cao đứng tự do không được vượt quá 3 mét.
Mục đích của quy tắc này không phải là thay thế thiết kế kỹ thuật mà là cung cấp tài liệu tham khảo nhanh chóng và thiết thực cho việc kiểm soát an toàn tại công trường.
Cấu trúc giàn giáo dễ bị lật khi chúng trở nên cao và mảnh mai.
Các lực ngang như gió, chuyển động của công nhân và vận chuyển vật liệu tạo ra mômen lật ở chân đế.
Quy tắc 3:1 hạn chế độ mảnh của giàn giáo và giúp giảm nguy cơ:
lắc lư quá mức,
mất liên lạc cơ sở,
sự bất ổn toàn cầu đột ngột.
Do đó, nó chủ yếu là khái niệm kiểm soát độ ổn định hơn là quy tắc thiết kế dựa trên độ bền.
Quy tắc này thường được sử dụng nhất cho các cấu trúc truy cập nhỏ và nhẹ được xây dựng độc lập mà không có mối liên hệ nào với các tòa nhà cố định.
Ví dụ điển hình bao gồm các tháp tiếp cận nhỏ và sàn làm việc tạm thời được sử dụng cho các hoạt động ngắn hạn.
Đối với các giàn giáo kết cấu lớn và hệ thống chống đỡ, quy tắc này thường chỉ được sử dụng làm tài liệu tham khảo ban đầu.
Tỷ lệ chiều cao trên chân đế bằng tổng chiều cao thẳng đứng của giàn giáo chia cho chiều rộng chân đế hiệu quả nhỏ nhất.
Chiều rộng đáy càng nhỏ và kết cấu càng cao thì xu hướng lật đổ càng lớn.
Tỷ lệ đơn giản này được sử dụng để mô tả độ mảnh của giàn giáo.
Chân đế rộng hơn giúp tăng khả năng chống lật, trong khi kết cấu cao hơn làm tăng hiệu ứng lật do lực ngang gây ra.
Quy tắc 3 trên 1 hạn chế mối quan hệ này và giúp đảm bảo rằng tác dụng ổn định của chân đế không bị vượt quá bởi tác động mất ổn định của chiều cao.
Do đó nó chủ yếu là một phương pháp điều khiển hình học.
Trên nhiều trang web, quy tắc này được áp dụng cho các tháp truy cập tĩnh hoặc di động nhỏ.
Khi cần tăng chiều cao làm việc vượt quá giới hạn từ 3 đến 1, các thanh giằng, chân chống hoặc hệ thống neo thường được thêm vào để duy trì sự ổn định.
Đối với giàn giáo khung cơ bản được sử dụng làm cấu trúc tiếp cận ánh sáng và được dựng lên như một khối đứng tự do, quy tắc 3 trên 1 vẫn được tham khảo rộng rãi.
Nó cung cấp một cách đơn giản để người giám sát và người lắp đặt đánh giá xem có cần ổn định thêm hay không.
Đối với giàn giáo ống và khớp nối , quy tắc 3 trên 1 kém tin cậy hơn nhiều khi được coi là chỉ báo an toàn.
Độ ổn định thực tế của giàn giáo ống phụ thuộc rất nhiều vào cách bố trí giằng, chất lượng kết nối và hình học tổng thể, những điều này không thể được phản ánh bằng một tỷ lệ chiều cao/đế duy nhất.
Trong thực tế, giàn giáo ống và khớp nối thường yêu cầu đánh giá kỹ thuật và thiết kế dành riêng cho dự án.
Trong các hệ thống giàn giáo mô-đun hiện đại, độ ổn định thường được kiểm soát bằng cách bố trí hệ thống được xác định trước, quy tắc giằng và phương pháp neo.
Quy tắc 3-1 vẫn có thể được sử dụng làm tài liệu tham khảo nhanh về trang web nhưng nó không phải là nguyên tắc thiết kế chính.
Đối với các kết cấu đứng tự do nhỏ và tạm thời, quy tắc 3 trên 1 vẫn có thể được sử dụng làm tham chiếu độ ổn định rất cơ bản cho giàn giáo cuplock.
Tuy nhiên, trong hầu hết các công trình xây dựng thực tế, giàn giáo cuplock hiếm khi được thiết kế chỉ theo quy tắc đơn giản này.
Nó thường là một phần của bố cục được thiết kế lớn hơn, được kết nối với các cấu trúc cố định hoặc được ổn định thông qua giằng có hệ thống.

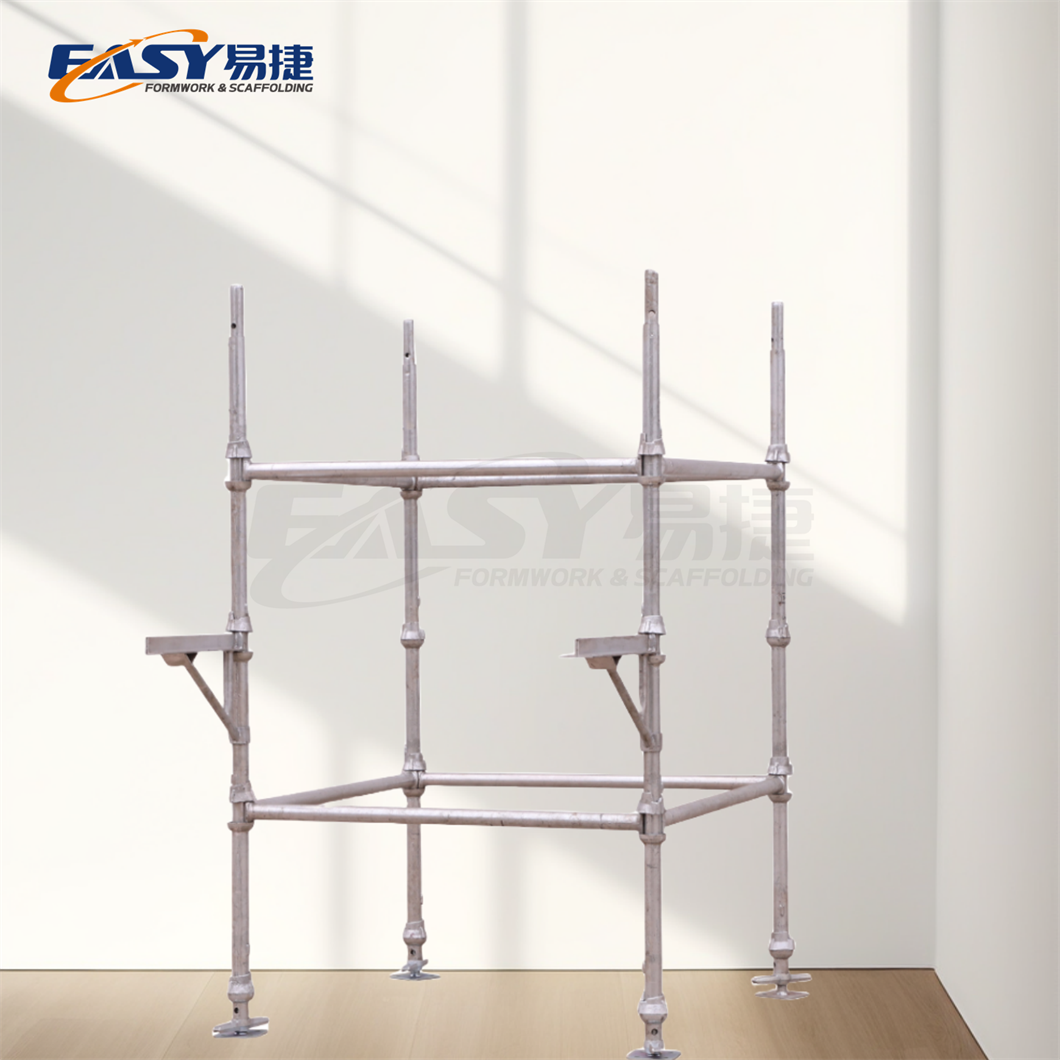

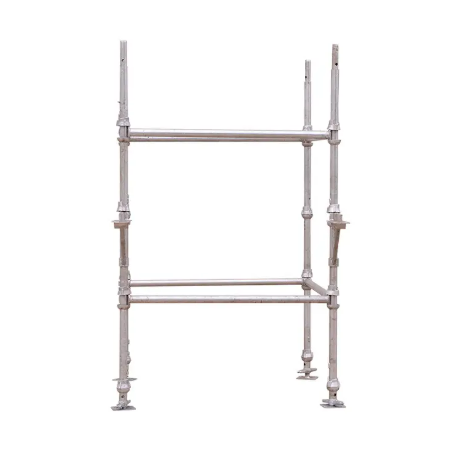

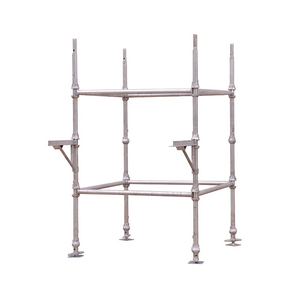

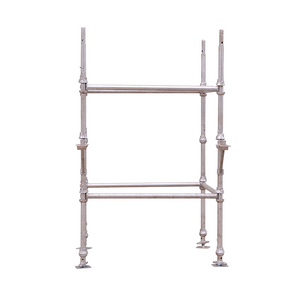

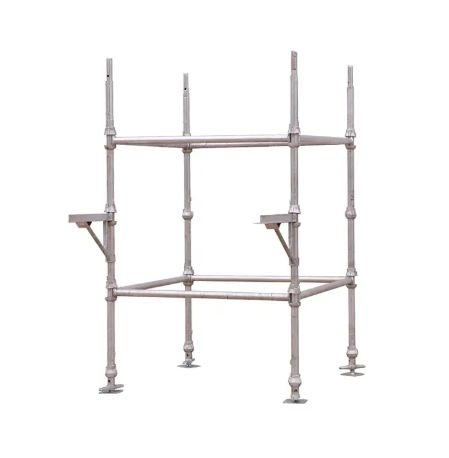

Giàn giáo Cuplock sử dụng các kết nối nút cốc và lưỡi cứng nhắc và hình học khoang được tiêu chuẩn hóa.
Các tiêu chuẩn dọc tạo thành các cột chịu tải liên tục, trong khi các sổ cái và các thanh giằng chéo tạo thành một mạng lưới cấu trúc đều đặn và cứng cáp.
Những đặc điểm này cho phép kiểm soát độ ổn định hiệu quả hơn thông qua thiết kế hệ thống thay vì thông qua tỷ lệ hình học đơn giản.
Một hệ giàn giáo cuplock hoàn chỉnh thường được thiết kế dựa trên:
bố trí cấu trúc theo kế hoạch,
các vị trí giằng và buộc,
tải trọng làm việc và xây dựng,
chiều cao công trình và điều kiện môi trường.
Do đó, độ ổn định được quản lý thông qua cấu hình kỹ thuật thay vì chỉ dựa vào quy tắc 3 trên 1.
Hệ giằng chéo là một trong những yếu tố chính kiểm soát độ ổn định ngang của giàn giáo cuplock.
Nó hạn chế biến dạng theo phương ngang và phân bổ lực ngang qua nhiều khoang, giúp tăng đáng kể khả năng chống lật và lắc lư.
Trong hầu hết các công trình trung bình và cao, giàn giáo cuplock được gắn vào các công trình cố định.
Các thanh giằng này truyền tải trọng ngang trực tiếp vào tòa nhà hoặc khung kết cấu và giảm đáng kể sự phụ thuộc vào chiều rộng nền để ổn định.
Cách tiếp cận này về cơ bản khác với quy tắc 3 trên 1, quy tắc chỉ kiểm soát hình học.
Khoảng cách giữa các tiêu chuẩn và cách sắp xếp các sổ cái quyết định độ cứng của lưới giàn giáo.
Các vịnh nhỏ hơn và bố cục đối xứng giúp cải thiện độ ổn định tổng thể và cho phép xây dựng các công trình cao hơn một cách an toàn ngay cả khi tỷ lệ chiều cao/nền vượt quá 3:1.
Đối với tháp bảo vệ cuplock cao và giàn giáo có khả năng tiếp cận cao, độ ổn định bị chi phối bởi chiều cao kết cấu, cường độ tải trọng và các điều kiện ràng buộc ngang.
Trong những trường hợp như vậy, chỉ quy tắc 3 trên 1 rõ ràng là không đủ và phải được thay thế bằng thiết kế bố trí cấu trúc phù hợp.
Khi giàn giáo cuplock được sử dụng để hỗ trợ các tấm, dầm và hệ thống ván khuôn, rủi ro chủ yếu không chỉ là bị lật mà còn cả phản ứng tổng thể của cấu trúc dưới tải nặng.
Thiết kế kỹ thuật trở nên cần thiết.
Trong các nhà máy công nghiệp, cầu cống và các dự án cơ sở hạ tầng, môi trường làm việc rất phức tạp và phải chịu tác động của gió và tải trọng động.
Những điều kiện này đòi hỏi một phương pháp thiết kế ổn định có hệ thống hơn là một quy tắc hình học đơn giản.
Đối với hầu hết các dự án cuplock, thiết kế bố trí dựa trên tính toán kỹ thuật, có tính đến các tổ hợp tải trọng, bố trí giằng và khoảng cách buộc.
Hệ thống giằng chéo có hệ thống và các vị trí buộc cố định đều đặn là những phương pháp chính được sử dụng để kiểm soát độ ổn định ngang trong hệ thống giàn giáo cuplock.
Ngay cả với hệ giằng và neo tốt, việc chuẩn bị nền móng phù hợp và khả năng chịu lực đồng đều vẫn là yếu tố cơ bản để duy trì sự ổn định.
Tổng chiều cao của giàn giáo phải được đo từ giá đỡ cơ sở đến mức làm việc cao nhất, trong khi chiều rộng cơ sở hiệu quả nhỏ nhất cần được xem xét cho tỷ lệ.
Kiểm tra này có thể được sử dụng như kiểm tra độ ổn định tại chỗ ban đầu.
Khi chiều cao dự kiến vượt quá giới hạn 3 đến 1 đơn giản hoặc khi tải trọng và điều kiện môi trường là đáng kể, các dây buộc và neo phải được thực hiện theo thiết kế bố trí của dự án.
Quy tắc 3 trên 1 có thể được coi là một công cụ nâng cao nhận thức cơ bản, trong khi việc kiểm soát an toàn thực sự phải đến từ cách bố trí hệ thống giàn giáo cuplock, mẫu giằng và thiết kế dây buộc.
Quy tắc 3 trên 1 là hướng dẫn đơn giản và hữu ích để xác định các rủi ro tiềm ẩn về độ ổn định trong các cấu trúc giàn giáo nhỏ, đứng tự do.
Tuy nhiên, khi áp dụng vào giàn giáo cuplock chuyên nghiệp chỉ nên coi nó như một tài liệu tham khảo cơ bản chứ không phải là nguyên tắc thiết kế.
Trong xây dựng hiện đại, một hệ thống giàn giáo cuplock được cấu hình phù hợp dựa vào hệ giằng, thanh giằng, hình học được kiểm soát và bố trí kỹ thuật để đạt được sự ổn định và an toàn về cấu trúc thực sự.
