Chiều dài mở rộng của cánh thép ảnh hưởng như thế nào đến công suất định mức

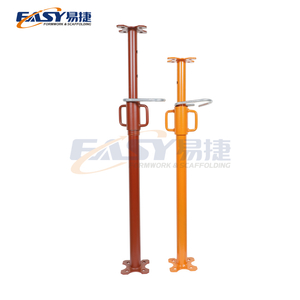

Chiều dài phần mở rộng của chân chống bằng thép ảnh hưởng đến công suất có sẵn của một chân chống có thể điều chỉnh cụ thể, vì vậy người mua nên kiểm tra biểu đồ tải trọng ở độ cao lắp đặt thực tế. Giá đỡ ống lồng có ống bên trong, ống bên ngoài, chốt điều chỉnh và vít hoặc vòng đệm có ren. Khi ống bên trong được mở rộng, hình dạng của bộ phận được hỗ trợ sẽ thay đổi. Tải trọng cho phép cũng phụ thuộc vào thiết kế của sản phẩm, lực cản cuối, giằng và liệu tải trọng có được tác dụng đồng tâm hay không. Không có giá trị phổ quát "tấn trên mỗi chỗ dựa" có thể bảo vệ được trên mọi tiện ích mở rộng. Thẻ nội bộ của Thiên Tân Easy Scaffolding liệt kê phạm vi chiều cao rộng khoảng 1,7–3,0 m và các ghi chú về công suất trước đây, nhưng đó không phải là bảng tải dự án. Bài viết này giải thích năm bước kiểm tra nằm giữa bản vẽ ván khuôn và đơn đặt hàng, nhấn mạnh vào phần mở rộng được hiển thị cho từng vị trí chống đỡ.

Khả năng chịu tải của thép ở các phần mở rộng khác nhau

Câu trả lời nhanh: Biểu đồ tải trọng chống đỡ liên quan đến tải trọng định mức của một mẫu xe cụ thể với phần mở rộng hoặc chiều cao lắp đặt của nó trong các điều kiện sử dụng và thử nghiệm đã nêu. Đọc hàng để biết chiều cao thực tế, không chỉ xếp hạng tiêu đề tối đa của mô hình. So sánh giá trị đó với phản lực được tính toán của người thiết kế và các hướng dẫn dành cho phần đầu, phần đế và phần tựa bên.

Dự án cần có lịch trình hỗ trợ trước khi cần giá. Đối với mỗi vị trí chống đỡ, ghi lại chiều cao rõ ràng, ván khuôn và chiều sâu dầm, các chi tiết trên và dưới cũng như phản lực thẳng đứng. Một số vị trí dưới dầm có thể chịu tải khác với các vị trí dưới tấm sàn. Do đó, nhà thầu không nên ấn định mức xếp hạng chống đỡ chung giống nhau cho mọi điểm trong kế hoạch.

Các yêu cầu về bê tông đúc tại chỗ của OSHA đề cập đến kế hoạch chống đỡ, kiểm tra, chịu lực và tháo dỡ trong công trình xây dựng ở Hoa Kỳ. Họ không ấn định xếp hạng cho chỗ dựa của nhà cung cấp này. Sử dụng biểu đồ dành riêng cho từng mẫu của nhà sản xuất và thiết kế đã được phê duyệt cho dự án.

Tại sao chiều dài phần mở rộng của prop thay đổi tải định mức

Việc mở rộng ống bên trong sẽ thay đổi chiều dài và độ cứng của cụm được hỗ trợ. Chiều dài không được đỡ dài hơn có thể làm tăng độ nhạy cảm với uốn cong và mất ổn định, đặc biệt khi tải lệch tâm hoặc lực cản ngang không đủ. Hiệu ứng chính xác nằm trong biểu đồ của nhà sản xuất cho mô hình chống đỡ đó; không thể suy ra mức giảm phần trăm cố định chỉ từ chiều cao.

Ống trong và ống ngoài không hoạt động như một cột rắn duy nhất. Phần chồng lên nhau, lỗ chốt, vít điều chỉnh và tấm cuối đều là một phần của thiết kế sản phẩm. Ở mức mở rộng lớn hơn, hình học xung quanh chốt và vít sẽ khác với cài đặt ngắn nhất. Biểu đồ cho một mô hình không thể được sao chép đơn giản sang một giá đỡ khác có đường kính ống ngoài tương tự.

Sử dụng bài kiểm tra vật lý gồm năm phần này:

1. Xác nhận mô hình chống đỡ và biểu đồ nhà sản xuất phù hợp với nó.

2. Đo chiều cao lắp đặt đề xuất từ ​​bản vẽ.

3. Kiểm tra vị trí chốt và phạm vi điều chỉnh vít ở độ cao đó.

4. Xác nhận rằng điểm tiếp xúc giữa đầu và chân đế giữ cho tải trọng tác dụng thẳng hàng như thiết kế.

5. Xem lại thanh giằng cần thiết và kiểm tra giá đỡ thực tế trước khi sử dụng.

Tải lệch tâm đáng được quan tâm đặc biệt. Một chùm tia lệch tâm trên tấm trên cùng hoặc đầu chữ U tạo ra những hiệu ứng mà xếp hạng tiêu đề trục đơn giản có thể không thể hiện được. Người thiết kế phải chỉ ra cách đặt và hạn chế dầm. Đừng "giải quyết" sự không phù hợp về chiều cao bằng cách quấn vít điều chỉnh ngoài hướng dẫn của nhà sản xuất.

Thẻ sản phẩm bên trong liệt kê các tùy chọn ống ngoài khoảng 56–60 mm, các tùy chọn ống bên trong khoảng 40–48 mm và thành khoảng 1,8–2,4 mm. Những số liệu đó giúp xác định các dòng sản phẩm có thể có, chứ không phải loại công suất. Yêu cầu bản vẽ và biểu đồ gắn với SKU, chất liệu và loại ghim chính xác.

Đọc biểu đồ tải theo bố cục đã cài đặt

Câu trả lời nhanh: Chỉ đọc biểu đồ sau khi xác nhận mô hình chân đế, đơn vị, định nghĩa phần mở rộng và các giả định lắp đặt. Sau đó so sánh giá trị biểu đồ ở từng độ cao dự kiến ​​với phản lực do người thiết kế dự án tính toán. Nếu biểu đồ không bao gồm chiều cao hoặc điều kiện tải dự định, hãy yêu cầu làm rõ trước khi đặt hàng hoặc đổ bê tông.

Biểu đồ có thể hiển thị tải bằng kN, trong khi bảng bán hàng sử dụng tấn hoặc kilôgam. Giữ đơn vị rõ ràng và không coi khối lượng và lực là giống hệt nhau. Kiểm tra xem các giá trị có phải là giá trị đặc trưng, ​​giá trị cho phép hoặc giá trị thiết kế hay không và liệu biểu đồ có giả định tải trọng đồng tâm, một chốt cụ thể và giới hạn cuối đã nêu hay không. Nhà cung cấp nên giải thích mọi điều chưa rõ ràng với đội ngũ kỹ thuật của mình.

Hướng dẫn về công trình tạm thời HSE của Vương quốc Anh giải thích sự cần thiết phải lập kế hoạch và quản lý hỗ trợ tạm thời. Tại hiện trường, sơ đồ bố trí đã được phê duyệt phải thể hiện khoảng cách chống đỡ, vị trí dầm và các giai đoạn đổ và dỡ bê tông. Biểu đồ tải là thành phần đầu vào cho thiết kế đó; nó không phải là tính toán ván khuôn đầy đủ.

Trước khi lắp dựng, hãy kiểm tra độ thẳng của các ống bên trong và bên ngoài, chốt xem có vừa khít không, vít và đai ốc xem có bị hư hỏng không. Các tấm trên cùng và đế phải tiếp xúc với các bề mặt được chỉ định. Sau khi đổ, việc dỡ bỏ phải tuân theo kế hoạch của kỹ sư về cường độ bê tông và neo giữ thay vì ngày ước tính theo lịch trình giao hàng của nhà cung cấp chống đỡ.

Chỉ định đạo cụ cho báo giá dự án

Câu trả lời nhanh: RFQ phải đưa ra chiều cao cần thiết và phản ứng thiết kế cho từng vùng hỗ trợ, sau đó yêu cầu mô hình và biểu đồ chống đỡ bao gồm các điểm đó. Loại đầu trạng thái, chi tiết đế, giằng, độ hoàn thiện, số lượng và đích đến. Điều đó hỗ trợ báo giá dự án gắn liền với việc bố trí tấm hoặc dầm thực tế.

Gửi:

1. Bản vẽ kết cấu và ván khuôn thể hiện chiều cao hỗ trợ rõ ràng.

2. Phản ứng hoặc trường hợp tải tại mỗi nhóm chống đỡ, có đơn vị.

3. Khoảng cách chống đỡ, bố trí dầm và bảng điều khiển cũng như trình tự đổ dự kiến.

4. Yêu cầu về tấm trên cùng hoặc đầu chữ U, loại chốt và chi tiết điều chỉnh vít.

5. Số lượng theo mẫu mã, độ hoàn thiện, cách đóng gói và bất kỳ bộ phận không đạt tiêu chuẩn nào.

6. Nước giao hàng, yêu cầu MOQ và thời hạn yêu cầu như FOB Thiên Tân.

Đối với công tác quy hoạch hải quan, mã HS 730840 có thể liên quan đến thiết bị buộc hàng; nhà nhập khẩu phải xác nhận việc phân loại hàng hóa thực tế. Số lượng tải container 40HQ phụ thuộc vào chiều dài cột chống, bao bì lồng nhau, pallet và giới hạn tuyến đường. Yêu cầu kế hoạch tải theo thứ tự cụ thể. Các mặt hàng tiêu chuẩn được lên kế hoạch sau 15–25 ngày sau khi đặt cọc và các mặt hàng tùy chỉnh là 30–40 ngày, tùy thuộc vào thời gian sản xuất của báo giá.

Đội ngũ của chúng tôi có hơn 17 năm kinh nghiệm sản xuất và xuất khẩu giàn giáo. Hồ sơ công ty báo cáo hơn 1.500 container được xuất khẩu mỗi năm và có khách hàng ở hơn 80 quốc gia. Yêu cầu hỗ trợ kỹ thuật nội bộ và các bản vẽ kỹ thuật dựa trên dự án nếu RFQ bao gồm các trụ thép, dầm H20 và tấm ván khuôn làm một phạm vi. Danh sách sản phẩm chống đỡ bằng thép và trang liên hệ là điểm khởi đầu cho cuộc điều tra.

Câu hỏi thường gặp

Chân chống bằng thép có chịu tải ít hơn khi kéo dài không?

Nó thường có tải định mức khác nhau ở các phần mở rộng khác nhau, nhưng mối quan hệ chính xác thuộc về biểu đồ tải của mô hình đó. Chiều dài tiếp xúc tăng lên có thể thay đổi độ ổn định và phản ứng của nó với tải trọng lệch tâm. Đọc giá trị ở độ cao lắp đặt theo kế hoạch và so sánh nó với phản lực của dự án, các điều kiện đầu và đế cũng như hệ giằng cần thiết.

Tôi có thể sử dụng tải trọng tối đa được in trong catalogue chống đỡ bằng thép không?

Chỉ khi các điều kiện đã nêu phù hợp với việc lắp đặt theo kế hoạch và người thiết kế chấp nhận giá trị đó. Số liệu tiêu đề có thể đề cập đến phần mở rộng ngắn hơn hoặc điều kiện cuối cụ thể. Yêu cầu biểu đồ đầy đủ với các đơn vị, số mô hình và các giả định. Dự án cũng có thể có tải trọng tập trung hoặc lệch tâm cần được xem xét riêng.

Làm cách nào để chọn giá đỡ cho tấm đỡ có chiều cao 3 m?

Bắt đầu với chiều cao hỗ trợ rõ ràng sau khi tính toán các chi tiết dầm, tấm, phần đầu và phần đế cốp pha. Sau đó, tìm một mô hình có phạm vi điều chỉnh bao gồm chiều cao lắp đặt thực tế và biểu đồ của mô hình đó bao gồm phản lực được tính toán ở đó. Ghi chú phạm vi lịch sử của công ty đạt khoảng 3,0 m, nhưng phải xác nhận tính khả dụng và dữ liệu dành riêng cho từng mẫu.

Tôi nên gửi gì để báo giá tải trọng chống đỡ bằng thép?

Gửi bản vẽ ván khuôn, chiều cao đỡ, khoảng cách chống đỡ, phản lực được tính toán, loại đầu, giằng và số lượng theo vùng. Nêu rõ điểm đến và kết thúc ưa thích. Nhà cung cấp có thể xác định các mô hình ứng cử viên và cung cấp các bản vẽ và biểu đồ hiện tại để nhà thiết kế xem xét, cùng với kế hoạch đóng gói và giá thành từng khoản.

Yêu cầu lịch trình và báo giá

Gửi bản vẽ hỗ trợ, chiều cao lắp đặt, phản lực cần thiết và điểm đến thông qua trang liên hệ báo giá dự án . Nhóm có thể đề xuất dữ liệu mô hình và cách đóng gói cho phạm vi cốp pha được chỉ định của bạn.
