Độ dài sổ cái Ringlock xác định khoảng cách giữa các tiêu chuẩn liền kề trong khoang giàn giáo, nhưng bản thân chúng không xác định khoảng nền tảng an toàn hoặc khả năng tải. Bắt đầu với bề mặt làm việc và cách bố trí giàn giáo đã được phê duyệt. Sau đó, chọn các sổ cái có kích thước kết nối khớp với lưới đã lên kế hoạch và xác nhận rằng các sàn, thanh ngang và dấu ngoặc chéo khớp với cùng một khoang. Danh sách khóa vòng được xuất bản của Thiên Tân Easy Scaffolding liệt kê các sổ cái 610, 914, 1219, 1524 và 1829 mm với các ống có đường kính ngoài 48,3 mm và độ dày thành 3,2 mm. Đây là những lựa chọn sản phẩm, không phải khuyến nghị phổ biến về khoang. Người mua cũng nên xác nhận cách nhà cung cấp đo từng chiều dài, vì kích thước danh nghĩa và kích thước từ tâm đến tâm có thể được dán nhãn khác nhau. Hướng dẫn này biến những kiểm tra đó thành danh sách thành phần thực tế để báo giá dự án.
Trên trang này
Trả lời nhanh: Sổ cái ringlock là thành viên nằm ngang kết nối hai tiêu chuẩn thông qua các đầu sổ cái, chốt nêm và hoa thị. Chiều dài được chỉ định của nó thường mô tả lưới khoang dự định, nhưng quy ước đo lường phải được kiểm tra dựa trên bản vẽ của nhà cung cấp. Chọn nó để phù hợp với khoảng cách từ tâm đến tâm được thiết kế, không phải bằng cách đo ống trong giữa các đầu nối cuối.
Một vịnh có hai hướng ngang. Dọc theo mặt tiền, sổ cái giúp thiết lập khoảng cách giữa các tiêu chuẩn. Trên toàn bộ giàn giáo, chiều rộng của khung ảnh hưởng đến số lượng sàn và sàn. Cả hai hướng đều cần các thành phần tương thích.
Trang sản phẩm khóa vòng Easy Scaffolding đã xuất bản cung cấp các tùy chọn sổ cái sau. Hãy coi đây như một danh sách rút gọn yêu cầu: xác nhận tình trạng sẵn có hiện tại, chi tiết kết nối và bản vẽ cho đơn hàng chính xác trước khi tạo danh sách mua hàng.
Chiều dài sổ cái đã công bố | Tham chiếu đế quốc gần đúng | Những gì cần xác minh trong bố cục |
|---|---|---|
610mm | 2 ft | Trung tâm hội nghị kết nối, vịnh hẹp và sàn phù hợp |
914mm | 3 ft | Sàn và cây ngang phù hợp với nền tảng được đề xuất |
1219mm | 4 ft | Lưới vịnh lặp đi lặp lại và dấu ngoặc chéo phù hợp |
1524mm | 5 ft | Bố trí hỗ trợ boong và vị trí truy cập |
1829mm | 6 ft | Thiết kế toàn bộ hệ thống và tải nền tảng dự kiến |
Các số liệu đế quốc là số liệu tham khảo, không phải kích thước thứ tự. Sử dụng kích thước milimet của nhà cung cấp trên bản vẽ và đơn đặt hàng.
Đánh dấu các góc, khe hở và cầu thang trước khi đếm các ô. Độ dài lặp đi lặp lại giúp đơn giản hóa việc thả hàng, trong khi các khoảng ngắn có thể vừa với vật cản. Cả hai đều cần niềng răng và hỗ trợ boong phù hợp. Xem hướng dẫn lập kế hoạch kích thước khoang khóa vòng để có bố cục rộng hơn.
Câu trả lời nhanh: Hãy ghép một bộ bài với khoảng cách hỗ trợ được thiết kế và chi tiết ổ trục hoặc móc cuối của nó, sau đó kiểm tra xem cách sắp xếp sổ cái và thanh ngang có cung cấp các hỗ trợ đó hay không. Tên danh mục của bộ bài là không đủ. Yêu cầu chiều dài tổng thể, nhịp đỡ hiệu quả, biên dạng móc và tải trọng cho phép trong cấu hình đề xuất.
Sổ cái kết nối tiêu chuẩn; một sàn giàn giáo tạo thành bề mặt đi bộ. Tùy thuộc vào hệ thống, nó có thể chịu lực trên các thanh ngang, sổ cái hỗ trợ boong hoặc các bộ phận khác. Một sổ cái chữ O đơn giản không tự động là bộ phận chịu lực chính xác cho sàn móc.
Sử dụng trình tự này khi xem lại bản vẽ sàn:
Sửa lưới vịnh. Đánh dấu các đường trung tâm của tiêu chuẩn và liệt kê độ dài sổ cái theo từng hướng.
Xác định loại boong. Ghi lại kết cấu thép hoặc nhôm, chiều dài tổng thể, chiều rộng, hình dạng đầu móc và chi tiết khóa.
Đánh dấu các điểm hỗ trợ thực tế. Hiển thị từng bộ phận ngang hoặc bộ phận hỗ trợ sàn và khoảng cách giữa các bộ phận hỗ trợ.
Kiểm tra nền tảng đầy đủ. Đếm các bộ bài theo chiều rộng và gắn cờ các khoảng trống, trả lại, các lỗ tiếp cận và khu vực chất hàng cho người thiết kế.
Xác nhận dữ liệu hệ thống. Yêu cầu thông tin về nhịp boong và tải trọng của nhà sản xuất đối với các bộ phận được cung cấp chính xác.
Lưới 1524 mm không có nghĩa là mọi sàn 1524 mm đều phù hợp với nó. Móc có thể cần một cấu hình hỗ trợ khác và nhịp hiệu quả có thể khác với khoảng danh nghĩa. Bất kỳ bố trí truy cập giàn giáo nào được lắp ráp từ vật liệu hỗn hợp đều cần có hình học được xác minh và dữ liệu tải làm việc an toàn.
Các giá đỡ và khóa của khung giàn giáo khác với các chốt khóa vòng và chốt nêm. Ván khuôn và cột chống cũng có đường dẫn tải khác với giàn giáo tiếp cận. Nêu rõ ứng dụng khi hỏi về cổ phiếu hỗn hợp.
Sử dụng phạm vi ván giàn giáo để thảo luận về vật liệu và móc; chọn theo bản vẽ dự án và dữ liệu sản phẩm.
Câu trả lời nhanh: Độ dài phù hợp chỉ là một phần của kết nối khóa vòng có thể sử dụng được. Đầu sổ cái phải nằm trên hình hoa hồng, chốt nêm phải khóa như dự định và tiêu chuẩn được cung cấp, sổ cái và nẹp chéo phải thuộc cấu hình đã được xác minh. Đường kính ống hoặc phụ kiện có vẻ tương tự nhau không thể tự mình thiết lập khả năng thay thế lẫn nhau.
Thông số kỹ thuật khóa vòng được xuất bản của Easy Scaffolding liệt kê các sổ cái có đường kính ngoài 48,3 mm, độ dày thành 3,2 mm bằng thép Q235/Q345. Nó cũng liệt kê các tiêu chuẩn có chiều dài từ 500 đến 3000 mm. Những số liệu đó mô tả các thành phần được cung cấp; chúng không phải là biểu đồ tải cho giàn giáo được lắp ráp từ chúng. Nếu RFQ yêu cầu độ dày thành khác, hệ thống 60,3 mm hoặc chiều dài không chuẩn, hãy yêu cầu bản vẽ riêng và xác nhận tính khả dụng.
Trước khi đặt hàng, hãy so sánh những điều sau trên bản vẽ của nhà sản xuất và các bộ phận mẫu:
Mục | Séc của người mua |
|---|---|

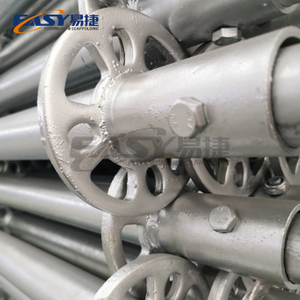

Đầu sổ cái và hoa hồng | Hình dạng chỗ ngồi, bề mặt tiếp xúc và hướng |
Chốt nêm | Điều kiện nuôi nhốt, di chuyển và phù hợp an toàn |
Tiêu chuẩn và sổ cái | Thông số kỹ thuật của ống, vị trí hoa hồng và kích thước từ giữa đến giữa |

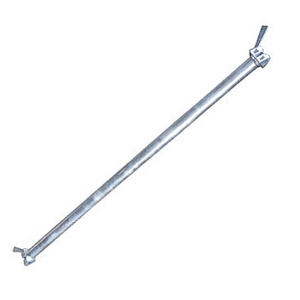

Nẹp chéo | Đầu nối và hình học cho khoang đã chọn và chiều cao nâng |
Sàn giàn giáo | Hồ sơ hỗ trợ, khóa, nhịp và điều kiện hiệu quả |
Giắc cắm cơ bản và đầu chữ U | Sử dụng trong cấu hình truy cập hoặc ván khuôn được thiết kế, nếu có |
Bao gồm hướng dẫn lắp đặt và tháo dỡ. Kiểm tra các đầu sổ cái bị cong, các chốt nêm bị hư hỏng, các mối hàn bị nứt và ăn mòn nghiêm trọng. Lớp mạ kẽm nhúng nóng không sửa chữa được hư hỏng hoặc thay đổi tải trọng làm việc an toàn.
Hướng dẫn về giàn giáo HSE của Vương quốc Anh bao gồm các dây buộc, tải trọng và thiết kế phù hợp. Hướng dẫn giàn giáo của OSHA phân biệt tải trọng dự định với xếp hạng thành phần. Sử dụng dữ liệu của nhà sản xuất cho sổ cái này.
Câu trả lời nhanh: Gửi sơ đồ, độ cao và lịch trình thành phần để xác định mọi chiều dài sổ cái, giá đỡ sàn và vị trí nẹp. Sau đó, nhà cung cấp có thể kiểm tra hóa đơn nguyên liệu được đề xuất và đưa ra báo giá dự án cho hỗn hợp cụ thể. Nếu không có lưới, bản tóm tắt tải hàng và điểm đến, đơn giá sổ cái duy nhất sẽ cho người mua biết rất ít về lô hàng hoàn chỉnh.
Một RFQ thực tế có năm phần:
Bố trí: chiều dài mặt làm việc, chiều cao tổng thể, lưới khoang, chiều cao nâng, góc, khu vực tiếp cận và chất hàng.
Thành phần: số lượng theo chiều dài tiêu chuẩn, chiều dài sổ cái, kích thước nẹp chéo, loại sàn giàn giáo, giắc cắm cơ sở và bất kỳ đầu chữ U nào cần thiết cho ứng dụng ván khuôn riêng biệt.
Tóm tắt kỹ thuật: tải trọng dự kiến, thông tin tải trọng làm việc an toàn cần thiết, vị trí buộc, điều kiện mặt đất và các bản vẽ dự án liên quan.
Tóm tắt thương mại: quốc gia đến, địa chỉ giao hàng hoặc cảng, thành phẩm ưa thích, phương pháp đóng gói, MOQ và Incoterm được yêu cầu, chẳng hạn như FOB Thiên Tân.
Kiểm tra tài liệu: bản vẽ thành phần, đặc tính vật liệu, danh sách đóng gói và mọi giấy tờ cụ thể về điểm đến mà nhà nhập khẩu yêu cầu.
Để lập kế hoạch hải quan, hãy kiểm tra mã HS 730840 với nhà nhập khẩu hoặc nhà môi giới hải quan để biết hàng hóa thực tế và điểm đến. Số lượng tải container 40HQ phụ thuộc vào tổ hợp sổ cái, pallet, tổng trọng lượng và giới hạn tuyến đường. Yêu cầu kế hoạch đóng gói theo đơn đặt hàng cụ thể.
Nêu rõ độ hoàn thiện và xác định các kích thước không chuẩn, nhãn hiệu OEM hoặc màu RAL. Đội ngũ của chúng tôi có hơn 17 năm kinh nghiệm sản xuất và xuất khẩu giàn giáo. Hồ sơ công ty được công bố báo cáo hơn 1.500 container được xuất khẩu mỗi năm và có khách hàng ở hơn 80 quốc gia. Yêu cầu hỗ trợ kỹ thuật nội bộ và bản vẽ kỹ thuật dựa trên dự án.
Phạm vi Easy Scaffolding đã xuất bản liệt kê các sổ cái 610, 914, 1219, 1524 và 1829 mm. Trang sản phẩm của nó mô tả các ống có đường kính ngoài 48,3 mm với độ dày thành 3,2 mm cho phạm vi này. Tính khả dụng có thể thay đổi, vì vậy hãy gửi kích thước và số lượng trung tâm kết nối được yêu cầu cùng với RFQ của bạn. Hãy hỏi riêng về chiều dài không chuẩn hoặc lưới dài hơn thay vì cho rằng nó đã có sẵn.
Kiểm tra các móc cuối của boong hoặc các điểm chịu lực so với mặt cắt ngang thực tế hoặc mặt đỡ boong trong khoang dự kiến. Xác nhận khoảng cách hỗ trợ, nhịp hiệu quả và dữ liệu tải trọng sàn cho các bộ phận cụ thể. Sổ cái 1524 mm và sổ cái được bán trên thị trường có chiều dài danh nghĩa tương tự có thể vẫn có các chi tiết kết nối khác nhau; bản vẽ của nhà cung cấp hoặc lắp ráp thử có thể giải quyết sự phù hợp.
Không. Vịnh ngắn hơn sẽ thay đổi hình dạng, nhưng khả năng chịu tải phụ thuộc vào toàn bộ cấu hình được thiết kế và tình trạng của các bộ phận của nó. Ví dụ, giằng, giằng, đỡ sàn, móng và tải trọng dự định đều ảnh hưởng đến kết quả. Yêu cầu dữ liệu của nhà sản xuất về các bộ phận chính xác và nhờ người có trình độ xem xét bố cục dự án trước khi lắp dựng.
Chi phí phụ thuộc vào độ dài, số lượng, đặc điểm kỹ thuật thép, độ hoàn thiện, đóng gói và giao hàng đã chọn. Kế hoạch xếp hàng container 40HQ cũng phụ thuộc vào kích thước pallet và giới hạn trọng lượng, do đó số lượng cố định sẽ gây hiểu nhầm. Gửi lịch trình thành phần và điểm đến để nhận báo giá dự án hiện tại, bao gồm mọi yêu cầu về MOQ và FOB Thiên Tân.
Yêu cầu xem xét tài liệu và vận chuyển theo điểm đến cụ thể cùng với báo giá của bạn. Công ty báo cáo khách hàng ở hơn 80 quốc gia, nhưng các quy tắc nhập khẩu và tùy chọn vận chuyển hàng hóa khác nhau tùy theo điểm đến. Để lập kế hoạch, hãy sử dụng từ ngữ dịch vụ đã xuất bản: các mục tiêu chuẩn 15–25 ngày sau khi gửi tiền; các mặt hàng tùy chỉnh 30–40 ngày. Xác nhận lịch trình cho đơn hàng thực tế và thời điểm sản xuất.
Yêu cầu một lịch trình sổ cái và báo giá
Gửi bản vẽ khoang, loại boong, số lượng mục tiêu và điểm đến của bạn thông qua trang liên hệ báo giá dự án . Nhóm có thể xem xét tình trạng sẵn có của thành phần, đề xuất kế hoạch đóng gói và chuẩn bị báo giá dự án cho hệ thống khóa vòng được chỉ định. Để có phạm vi hoàn chỉnh, hãy bao gồm các tiêu chuẩn, sổ cái, dấu ngoặc chéo, bệ và phụ kiện trong cùng một yêu cầu.
