Quy trình xây dựng hệ thống giàn giáo Ringlock và những điểm chính

Xây dựng thương mại hiện đại đòi hỏi hiệu quả, an toàn cho người lao động và hỗ trợ kết cấu linh hoạt. Giàn giáo Ringlock đã nổi lên như một khung mô-đun hàng đầu, mang lại sự ổn định đặc biệt trong các điều kiện địa điểm đa dạng, khả năng chịu tải cao và tốc độ lắp ráp nhanh.

Khi các dự án xây dựng toàn cầu trở nên phức tạp hơn, việc hiểu rõ quy trình lắp ráp có hệ thống và các tiêu chuẩn tuân thủ kỹ thuật trở nên cần thiết. Hướng dẫn toàn diện này trình bày phương pháp thi công từng bước, các thông số an toàn chính và các mẹo thực tế để tối ưu hóa hiệu quả tại công trường.

Mục lục Tóm tắt

Hệ thống giàn giáo Ringlock là gì

Hệ thống Giàn giáo Ringlock là một cấu trúc hỗ trợ tạm thời bằng thép, mô-đun sử dụng đầu nối hình hoa thị tròn với tám điểm gắn để cố định sổ cái và nẹp chéo một cách nhanh chóng mà không cần đai ốc hoặc bu lông.

Thiết kế Giàn giáo Ringlock xoay quanh một đĩa hình hoa thị trung tâm được hàn đều đặn dọc theo các tiêu chuẩn dọc. Trình kết nối độc đáo này cho phép tối đa tám thành viên cấu trúc độc lập kết nối tại một điểm nút duy nhất. Bốn khe hẹp chứa các sổ cái ngang ở góc vuông, trong khi bốn khe rộng cho phép gắn các nẹp chéo ở các góc tùy chỉnh.

Bằng cách sử dụng cơ cấu kết nối nêm điều khiển bằng búa, hệ thống tạo ra một khớp nối cứng và tự khóa. Kết nối nút cứng này chuyển tải ngang và dọc một cách hiệu quả trên toàn bộ khung giàn giáo, đảm bảo khả năng chịu tải cao và độ lệch tối thiểu trong các hoạt động nặng nhọc.

Đối với các dự án nhẹ chuyên dụng yêu cầu khả năng chống ăn mòn, các nhà thầu thường xuyên sử dụng Hệ thống giàn giáo khóa vòng nhôm hạng nặng để hợp lý hóa việc xử lý trong khi vẫn duy trì hiệu suất chịu tải cao.

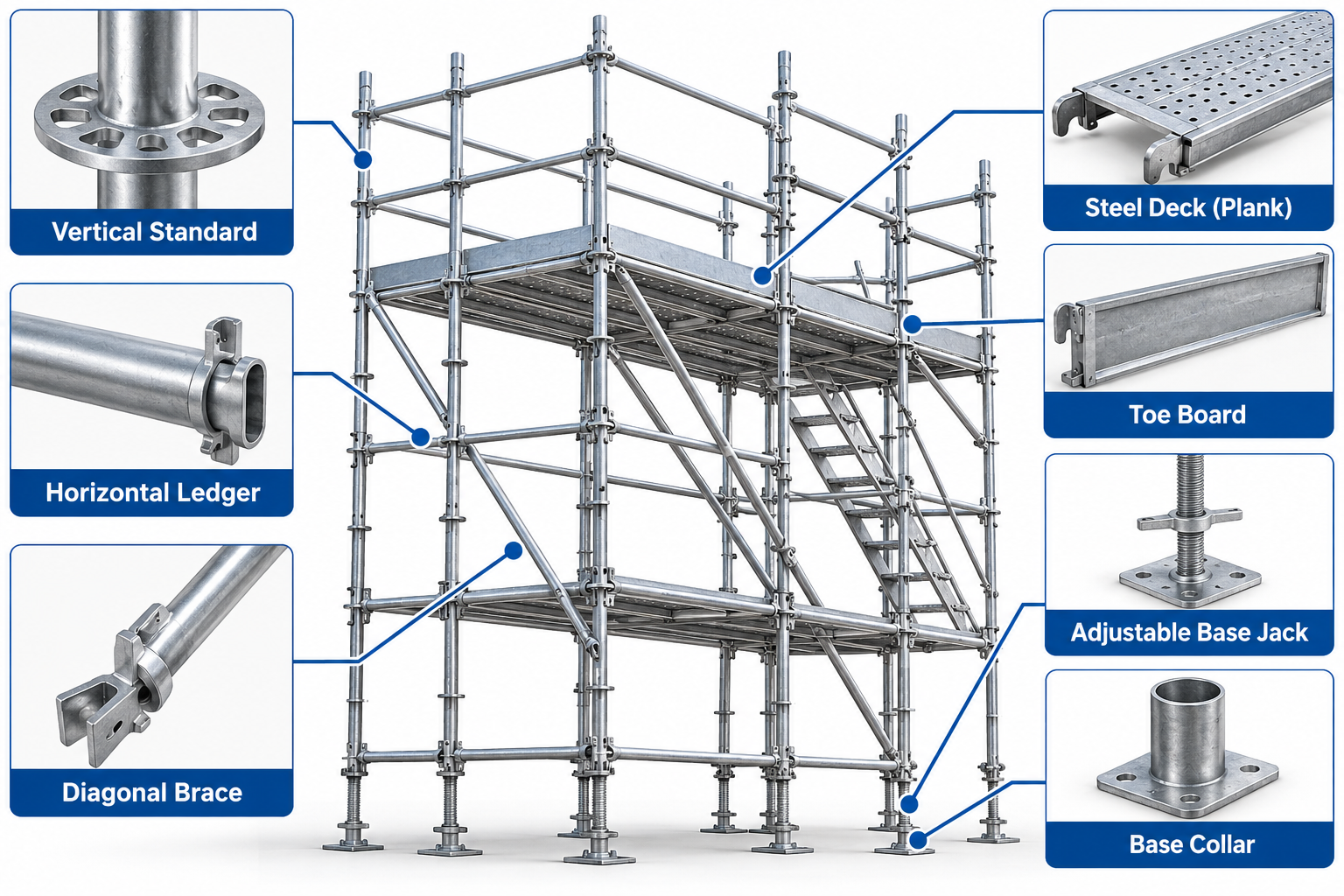

Các thành phần chính của giàn giáo Ringlock

Các thành phần cốt lõi của cụm Giàn giáo Ringlock bao gồm các tiêu chuẩn dọc, sổ cái ngang, nẹp chéo, giắc cắm cơ sở có thể điều chỉnh, vòng đệm đế, sàn thép và ván chân.

Tiêu chuẩn dọc tạo thành các chân chịu lực chính của kết cấu. Được sản xuất từ ​​ống thép kết cấu cường độ cao, các tiêu chuẩn này có các hình hoa thị cách nhau 500 mm dọc theo chiều dài của chúng, cho phép tùy chỉnh các cấp độ sàn làm việc.

Sổ cái ngang kết nối các tiêu chuẩn theo chiều ngang, tạo thành chu vi khung và sàn làm việc hỗ trợ. Các thanh nẹp chéo khóa vào các khe hình hoa thị rộng để cung cấp độ bền cắt ngang, ổn định giàn giáo trước tải trọng gió và chuyển động của kết cấu.

Giắc cắm đế có thể điều chỉnh được kết hợp với vòng đệm đế cho phép cân bằng độ cao chính xác trên mặt đất không bằng phẳng. Các tấm ván thép được thả chắc chắn lên các thanh ngang, có bề mặt đục lỗ chống trượt, móc an toàn và khóa gió tích hợp để đảm bảo an toàn tối đa cho boong.

Để biết thông số kỹ thuật đầy đủ cho các kích thước thành phần khác nhau, hãy tham khảo danh mục Giải pháp giàn giáo vòng khóa mô-đun linh hoạt của chúng tôi để chọn cấu hình lý tưởng cho địa điểm dự án của bạn.

Quy trình xây dựng từng bước

Quá trình xây dựng Giàn giáo Ringlock bao gồm việc chuẩn bị nền móng, đặt cổ đế, lắp dựng tiêu chuẩn theo chiều dọc, khóa sổ cái ngang, lắp đặt giằng chéo, đặt ván và neo buộc liên tục.

1. Chuẩn bị nền móng và bố trí kích nền

Trước khi lắp ráp các bộ phận, hãy kiểm tra điều kiện mặt đất để đảm bảo khả năng chịu tải phù hợp. Đặt các bệ gỗ dưới các kích đế thép để phân bổ tải trọng tập trung đều trên các khu vực đất yếu hoặc trải nhựa.

Điều chỉnh đai ốc giắc cắm ở mức gần đúng theo phương ngang. Chèn các vòng đệm đế vào mỗi thân giắc cắm đế, thiết lập chu vi móng cho thiết lập khoang đầu tiên.

2. Lắp ráp sổ cái tiêu chuẩn dọc và ngang

Chèn các tiêu chuẩn dọc vào các vòng đế. Nối các sổ cái ngang vào các khe hình hoa thị phía dưới của các tiêu chuẩn liền kề để tạo thành khung nền hình chữ nhật ban đầu.

Dùng búa đóng các chốt nêm của sổ cái một cách nhẹ nhàng để tạo hình vuông cho cấu trúc đế. Kiểm tra mức độ bằng thước thủy trước khi siết chặt hoàn toàn các khóa nêm để đảm bảo độ thẳng đứng ngay từ đầu.

3. Lắp đặt giằng chéo và sàn

Gắn các thanh nẹp chéo vào các khe hình hoa thị bên ngoài theo đường chéo trên các khoang thẳng đứng để tạo độ cứng cho kết cấu. Cố định chặt các nêm bằng búa nặng 500 gam để tạo các mối nối nút cứng.

Lắp đặt các tấm ván thép lên các sổ ngang phía trên để tạo thành bệ làm việc hoàn chỉnh. Khóa các móc ván một cách an toàn và gài các chốt an toàn để tránh vô tình bị bật ra khỏi gió nâng.

Để tìm hiểu thêm về khả năng sản xuất và quy trình kiểm soát chất lượng của chúng tôi, hãy truy cập EASY để khám phá các tiêu chuẩn của công ty chúng tôi.

4. Mở rộng theo chiều dọc và liên kết neo

Tiếp tục chèn các đầu nối của tiêu chuẩn dọc phía trên vào các tiêu chuẩn thấp hơn khi độ cao tăng lên. Lặp lại việc lắp đặt sổ cái, nẹp và bệ cho các thang máy làm việc tiếp theo.

Neo khung giàn giáo vào cấu trúc tòa nhà cố định theo các khoảng dọc và ngang được chỉ định bằng cách sử dụng các dây buộc ống neo cứng để tránh bị lật khi chịu tải trọng gió.

Các tiêu chuẩn xây dựng chính và cân nhắc về tải trọng

Các tiêu chuẩn xây dựng yêu cầu phải tuân thủ chính xác tải trọng tối đa cho phép, dung sai nghiêm ngặt về độ thẳng đứng trong khoảng từ 1 đến 1000 và các kiểu buộc neo bắt buộc so với tổng chiều cao.

Việc cân nhắc tải trọng phải tính đến tải trọng tĩnh, tải trọng làm việc trực tiếp, sức cản của gió và lực tác động của thiết bị. Các kỹ sư phải thực hiện tính toán tải trọng trước khi lắp dựng giàn giáo cao tầng.

Đảm bảo khả năng chịu lực của nền đất vượt quá tải trọng tổng hợp theo tiêu chuẩn dọc. Khi làm việc trên nền đất yếu, bắt buộc phải sử dụng bệ gỗ đôi hoặc tấm bê tông cốt thép.

Các điểm kiểm soát chất lượng và an toàn chính

Các điểm kiểm soát an toàn chính tập trung vào việc kiểm tra các bộ phận trước khi lắp ráp, đóng búa bằng chốt nêm chính xác, giám sát đường thẳng đứng liên tục, đặt lan can và quy trình tháo dỡ có kiểm soát.

1. Kiểm tra trước khi lắp ráp và bảo mật khóa nêm

Kiểm tra tất cả các bộ phận xem có vết nứt bề mặt, ống bị cong, mối hàn hình hoa thị bị hư hỏng hoặc chốt nêm bị biến dạng trước khi lắp dựng hay không. Loại bỏ các mặt hàng bị hư hỏng ngay lập tức để ngăn ngừa hư hỏng cấu trúc.

Đảm bảo mọi khóa nêm đều được đặt hoàn toàn bằng cách dùng búa giàn giáo tiêu chuẩn đập vào chốt cho đến khi xảy ra hiện tượng bật lại. Các kết nối nêm lỏng lẻo làm giảm đáng kể độ cứng của kết cấu.

2. Kiểm tra đường ống dẫn nước và xác minh mối nối

Thường xuyên kiểm tra sự căn chỉnh theo chiều dọc bằng cách sử dụng thước đo laser hoặc quả dọi khi mỗi thang máy được lắp đặt. Các tiêu chuẩn không thẳng đứng tạo ra tải trọng lệch tâm, làm giảm đáng kể khả năng chịu trọng lượng tổng thể.

Xác minh rằng các mối nối kết cấu được neo vào dầm bê tông hoặc thép chắc chắn chứ không phải là các thiết bị cố định tạm thời. Không bao giờ tháo dây buộc tường sớm trong giai đoạn tháo dỡ.

3. Lắp đặt lan can và bảo vệ mảnh vụn

Lắp đặt lan can đôi bao gồm ray trên và ray giữa ở tất cả các độ cao sàn làm việc vượt quá 2 mét. Gắn các tấm ván chân dọc theo mép boong để ngăn các dụng cụ rơi xuống.

Gắn lưới an toàn ngăn chặn hoặc sàng lọc mảnh vụn dọc theo các mặt khung bên ngoài để che chắn cho công nhân và người đi bộ bên dưới khỏi các mảnh vụn xây dựng rơi xuống trong các hoạt động trên cao.

Giàn giáo Ringlock so với hệ thống truyền thống

Giàn giáo Ringlock vượt trội hơn các hệ thống cuplock và ống và kẹp truyền thống về tốc độ lắp ráp, khả năng chịu tải, kết nối đa góc linh hoạt và giảm chi phí nhân công dài hạn.

Mặc dù khung ống và kẹp truyền thống mang lại sự linh hoạt về mặt hình học hoàn toàn nhưng chúng đòi hỏi số giờ lao động có tay nghề cao và thử nghiệm mô-men xoắn liên tục trên hàng nghìn kẹp lỏng.

Giàn giáo Ringlock mô -đun giúp giảm thời gian lắp dựng lên tới 50% so với các hệ thống truyền thống. Khoảng cách hoa hồng cố định đảm bảo hình học nhất quán, loại bỏ các lỗi đo lường của con người tại chỗ.

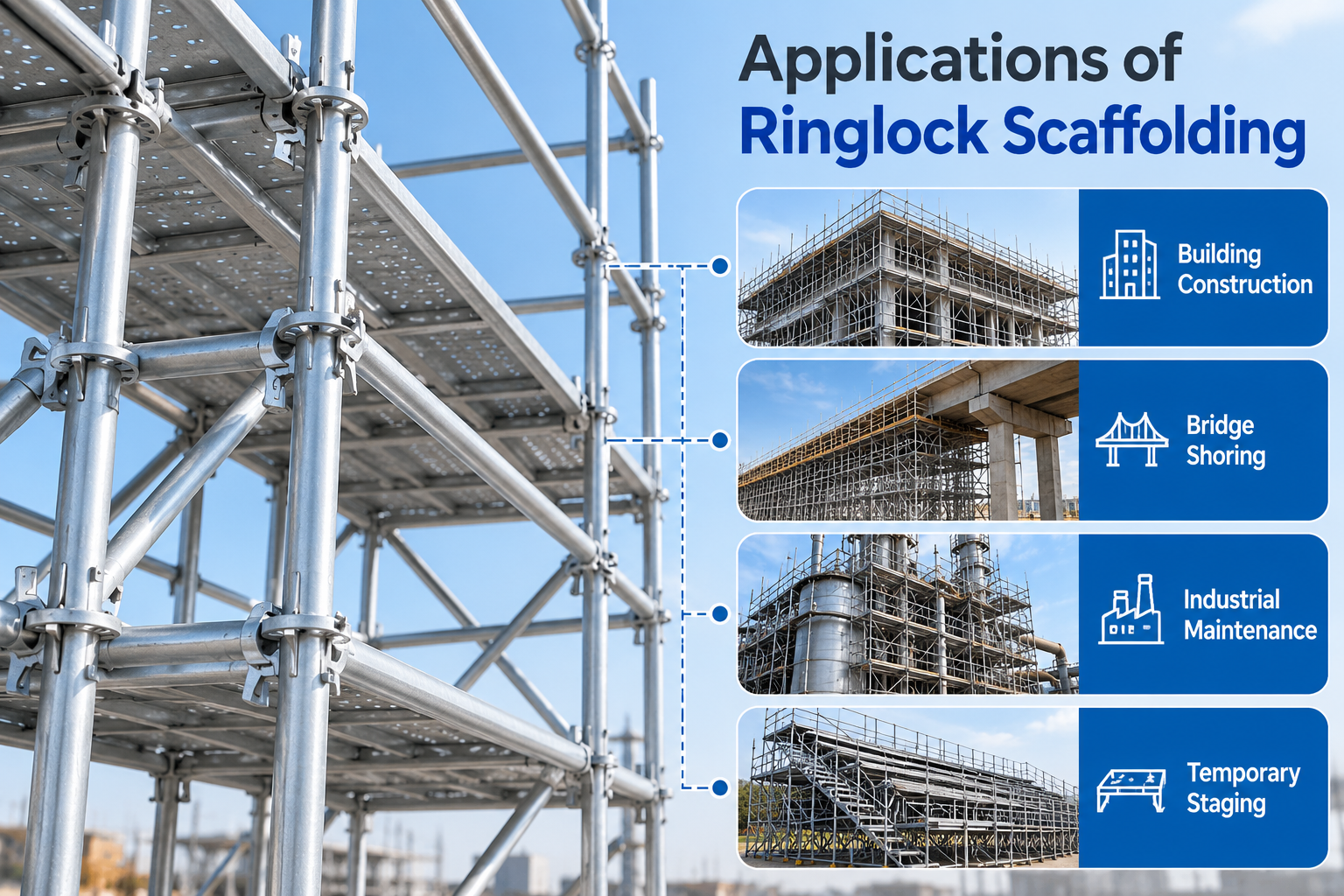

Ứng dụng của giàn giáo Ringlock

Giàn giáo Ringlock được áp dụng rộng rãi trong mặt tiền tòa nhà thương mại, dự án cầu, bảo trì nhà máy lọc dầu công nghiệp, đóng tàu và khán đài sự kiện tạm thời.

1. Mặt tiền tòa nhà thương mại và dân cư cao tầng

Bản chất mô-đun của khung này cho phép mở rộng nhanh chóng theo chiều dọc dọc theo bên ngoài tòa nhà phức tạp. Mặt tiền cong có thể dễ dàng điều hướng bằng cách sử dụng các kết nối hình hoa thị có góc thay đổi.

Sàn làm việc cung cấp khả năng tiếp cận an toàn cho công việc xây dựng, lắp đặt tường rèm, sơn ngoại thất và ứng dụng cách nhiệt ở độ cao.

2. Hỗ trợ cơ sở hạ tầng và bảo vệ hạng nặng

Với khả năng chịu tải cao trên mỗi chân thẳng đứng, các hệ thống này đóng vai trò là khung chống đỡ cho giàn giáo để đúc tấm bê tông nặng trong xây dựng cầu và đường hầm.

Các bộ phận của hệ thống tích hợp liền mạch với các hệ thống hỗ trợ dầm nhôm hạng nặng, hỗ trợ tải trọng thủy lực và bê tông lớn một cách an toàn trong các công trình kỹ thuật dân dụng.

3. Bảo trì công nghiệp và lọc hóa dầu

Trong các nhà máy hóa chất, nhà máy điện và nhà máy đóng tàu, mạng lưới đường ống phức tạp và bể chứa hình tròn đặt ra những thách thức khó khăn về mặt không gian đối với giàn giáo hình chữ nhật tiêu chuẩn.

Các kết nối dạng hoa hồng cho phép các bộ phận đúc hẫng xung quanh các cấu trúc hình tròn, mang lại khả năng tiếp cận bảo trì 360 độ an toàn tới các bể chứa, nồi hơi và ngăn xếp công nghiệp.

4. Dàn dựng sự kiện tạm thời và khán đài

Độ ổn định cấu trúc cao và kích thước khoang được tiêu chuẩn hóa làm cho khung trở thành lựa chọn lý tưởng để xây dựng các sân khấu sự kiện công cộng, tháp chiếu sáng và khán đài tạm thời.

Quy trình làm việc lắp ráp và tháo dỡ nhanh chóng đảm bảo giảm thiểu sự xáo trộn cho các địa điểm công cộng đồng thời đáp ứng các quy tắc tuân thủ an toàn quốc tế nghiêm ngặt cho các cuộc tụ họp công cộng.
