Cách lắp ráp giàn giáo Ringlock-đáy

Trong các dự án xây dựng thương mại và công nghiệp, việc thiết lập một nền móng ổn định là điều cần thiết để đảm bảo an toàn chung cho công trường. Công trình xây dựng hiện đại chủ yếu dựa vào các cấu trúc tạm thời theo mô-đun để cung cấp khả năng tiếp cận trên cao đáng tin cậy cho công nhân. Trong số các giải pháp mô-đun này, Giàn giáo Ringlock nổi bật như một lựa chọn có tính linh hoạt cao và có cấu trúc hợp lý được sử dụng tại các công trường lớn trên toàn thế giới.

Hiểu cách thi công lắp ráp phía dưới một cách chính xác sẽ ngăn ngừa các lỗi lắp đặt phổ biến dẫn đến mất ổn định cấu trúc. Hướng dẫn toàn diện này trình bày chi tiết quy trình từng bước lắp đặt giắc cắm đế, vòng đệm đế, sổ cái và nẹp chéo để đảm bảo an toàn tối đa và hiệu suất kết cấu.

Khi thiết lập các hệ thống mô-đun, việc khám phá các giải pháp cung cấp chuyên nghiệp như các tùy chọn thiết bị EASY sẽ đảm bảo tiêu chuẩn cao cho việc thực hiện dự án. Các bộ phận cao cấp được thiết kế với dung sai chính xác giúp duy trì hình dạng chính xác trong mọi giai đoạn lắp ráp.

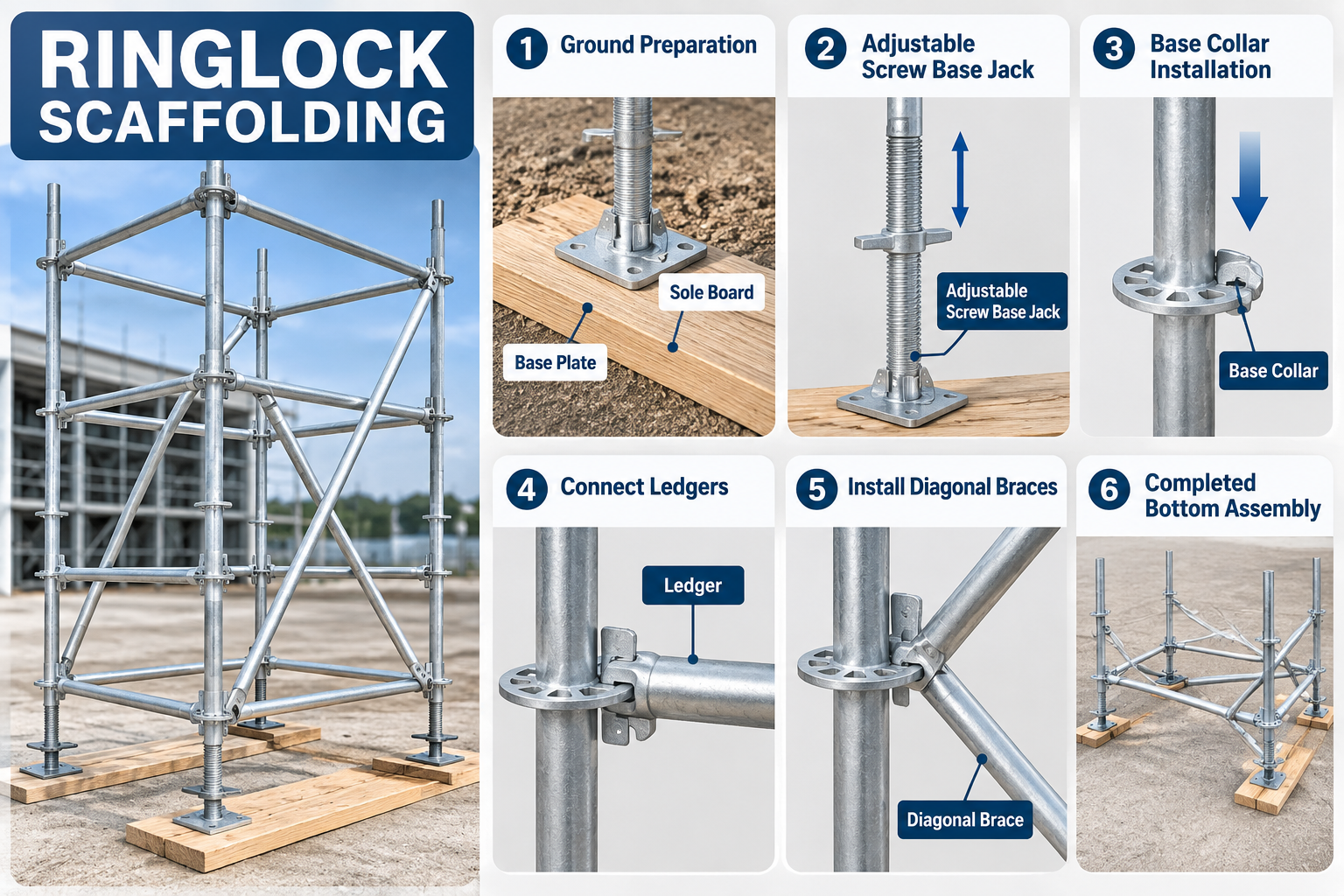

Dưới đây là tổng quan về các phần cốt lõi được đề cập trong hướng dẫn này, tóm tắt các quy trình chính để lắp đặt cụm đáy thích hợp:

Chuẩn bị mặt bằng trước khi lắp ráp

Việc chuẩn bị mặt đất thích hợp đòi hỏi phải đánh giá khả năng chịu tải của đất, dọn sạch các mảnh vụn trên bề mặt và đặt các tấm ván chịu lực nặng để phân bổ tải trọng kết cấu đều trên mặt đất.

Trước khi lắp đặt bất kỳ Giàn giáo Ringlock nào, các kỹ sư hiện trường và người giám sát an toàn phải thực hiện kiểm tra mặt đất kỹ lưỡng. Bề mặt đất phải được nén chặt, bằng phẳng và không có bùn mềm, nước đọng hoặc lớp lấp chưa được nén chặt. Nếu nền móng không đủ tốt, tải trọng sống và tĩnh tải sẽ gây ra hiện tượng lún không đồng đều, dẫn đến kết cấu bị nghiêng và có nguy cơ sụp đổ.

Khi làm việc trên mặt đất không trải nhựa, công nhân phải đặt các bệ gỗ hoặc bệ bê tông liên tục bên dưới mỗi tấm đế. Những tấm đế này phân phối lực dọc tập trung trên một diện tích bề mặt rộng hơn. Sử dụng các vật liệu mật độ cao, đã được chứng nhận như Giàn giáo Ringlock hạng nặng cho xây dựng đảm bảo phần đế hỗ trợ các điều kiện tải trọng công nghiệp nặng mà không bị chìm.

Luôn đảm bảo rằng các tấm đế kéo dài ra mỗi bên của tấm đế thép ít nhất hai inch. Đảm bảo bề mặt tiếp xúc hoàn toàn giữa bảng và mặt đất để tránh rung chuyển hoặc nghiêng trong quá trình lắp đặt.

1. Kiểm tra điều kiện đất tại chỗ và nén chặt đất hoặc sỏi rời trước khi đặt.

2. Dọn sạch rác, đá vụn và nước đọng khỏi khu vực thiết lập.

3. Đặt những tấm đế gỗ dày đặc vuông góc với đường kết cấu giàn giáo.

4. Định vị chính xác các vị trí nền móng theo bản vẽ kỹ thuật kết cấu.

Thiết lập giắc cắm đế vít có thể điều chỉnh

Giắc cắm đế vít có thể điều chỉnh được đặt trực tiếp trên bảng đế để cung cấp khả năng điều chỉnh độ cao phù hợp với bề mặt đất không bằng phẳng.

Giắc cắm có đế vít đóng vai trò là cơ chế cân bằng và hỗ trợ thẳng đứng chính cho toàn bộ cấu trúc. Đặt mỗi giắc cắm ở giữa trên bảng đế chuyên dụng của nó để tối đa hóa sự phân bổ tải. Kích đế bao gồm một tấm thép nặng được hàn vào thân thép có ren bằng đai ốc cổ điều chỉnh.

Điều chỉnh tất cả đai ốc vòng đệm đến độ cao đồng đều trước khi lắp thêm các bộ phận kết cấu. Không bao giờ mở rộng quá mức các giắc cắm cơ sở vượt quá chiều cao ren tối đa cho phép của nhà sản xuất. Việc mở rộng vượt quá mức khuyến nghị sẽ làm giảm khả năng chịu tải của kết cấu và tăng nguy cơ bị uốn cong khi chịu tải nặng.

Kiểm tra từng vít kích xem có bị hỏng ren, tích tụ bê tông hoặc rỉ sét hay không trước khi đưa nó vào sử dụng. Các đai ốc điều chỉnh vận hành trơn tru là cần thiết để cân bằng vi mô chính xác trên toàn bộ lưới cơ sở.

Lắp đặt vòng đệm đế đúng cách

Vòng đệm đế trượt trên thân giắc cắm đế có thể điều chỉnh để cung cấp vòng kết nối hình hoa hồng thấp nhất cho sổ cái ngang.

Vòng đệm đế có phần ống ngắn được hàn vào đĩa hình hoa thị tám lỗ tiêu chuẩn. Vòng đệm nằm ngay trên đai ốc điều chỉnh giắc cắm đế. Thành phần này thiết lập điểm kết nối dưới cùng cho Giàn giáo Ringlock, cho phép các sổ cái ban đầu liên kết các giắc cắm cơ sở với nhau trước khi lắp đặt các tiêu chuẩn dọc có chiều cao đầy đủ.

Trượt vòng đệm đế qua trục ren của giắc cắm cho đến khi nó nằm ngang với đai ốc vòng đệm. Đảm bảo vòng hoa thị được định hướng chính xác với bốn lỗ nhỏ cho sổ cái góc vuông và bốn lỗ lớn cho các dấu ngoặc chéo.

Sử dụng các thành phần mô-đun chính hãng, chẳng hạn như hệ thống giàn giáo khóa vòng hoàn chỉnh , đảm bảo khả năng tương thích liền mạch giữa các ổ cắm cổ đế và đầu sổ cái ngang. Dung sai lỏng lẻo hoặc không khớp tại điểm nút thấp này có thể tạo ra sự mất ổn định về cấu trúc ở các cấp trên.

1. Xác minh rằng đai ốc điều chỉnh giắc cắm đế được đặt ở độ cao mong muốn.

2. Hạ vòng đế xuống trên thân kích cho đến khi nó nằm chắc chắn trên đai ốc điều chỉnh.

3. Căn chỉnh các vòng hoa hồng trên các giắc cắm liền kề để đơn giản hóa các kết nối sổ cái ban đầu.

Kết nối sổ cái cơ sở và bình phương lưới

Các sổ cái đế gắn theo chiều ngang vào các hoa hồng cổ đế bằng cách sử dụng các đầu nêm được khóa bằng búa để tạo thành một lưới đế hình vuông, cứng chắc.

Khi các giắc cắm đế và vòng đệm đế đã vào đúng vị trí, hãy lắp các sổ ngang giữa các giắc cắm liền kề. Chèn đầu nêm của sổ cái vào một trong các khe nhỏ trên hoa hồng cổ đế. Chèn chốt nêm cố định vào khe hình hoa thị và gõ nhẹ vào nó bằng búa.

Xây dựng một khoang hình chữ nhật hoặc hình vuông hoàn chỉnh bằng cách kết nối bốn giắc cắm cơ sở với bốn sổ cái ngang. Để đảm bảo khung hình vuông hoàn hảo, hãy đo theo đường chéo giữa các góc đối diện của khung. Các phép đo đường chéo bằng nhau xác nhận một khung hình vuông 90 độ, ngăn chặn sự biến dạng cấu trúc khi quá trình cương cứng tiến lên.

Không bao giờ lái hoàn toàn các chốt nêm về nhà cho đến khi tất cả bốn sổ cái bên được lắp đặt và các phép đo đường chéo được xác minh. Khi hình dạng vịnh là hình vuông, hãy đóng từng nêm một cách an toàn bằng cách sử dụng búa nặng 2 pound cho đến khi kết nối vòng chặt.

Lắp đặt các nẹp chéo để ổn định kết cấu

Các thanh giằng chéo dọc kết nối qua các khoang đế để khóa ở các góc vuông và ngăn ngừa lắc lư bên.

Trong khi các sổ cái ngang thiết lập các kích thước lưới thì các thanh giằng chéo mang lại sự ổn định thiết yếu cho các bên. Giàn giáo Ringlock sử dụng các thanh giằng chéo được trang bị đầu nêm xoay để khóa vào các khe lớn hơn của đĩa hoa hồng.

Lắp các đầu nêm nẹp chéo vào các khe hình hoa thị rộng của các vòng đế đối diện hoặc các nút dọc. Sự kết hợp giữa các sổ ngang và các thanh giằng chéo tạo ra các hình tam giác cứng chắc có khả năng chống lắc lư, tải trọng gió và lực địa chấn.

Lắp đặt các giằng chéo theo cả chiều dọc và chiều ngang theo phương án kỹ thuật. Đảm bảo các chốt nêm được đặt hoàn toàn trong các khe hình hoa thị rộng và được đóng chặt bằng búa thép để khóa hình dạng cơ sở của cấu trúc.

1. Chọn nẹp chéo có độ dài chính xác phù hợp với kích thước khoang của bạn.

2. Chèn đầu nêm của nẹp dưới vào một khe lớn trên hoa hồng cổ đế.

3. Kết nối đầu nêm nẹp trên với hoa hồng tiêu chuẩn liền kề.

4. Cố định cả hai chốt nêm bằng búa để hoàn tất việc lắp nẹp.

San lấp mặt bằng và căn chỉnh cấu trúc cơ sở

Căn chỉnh căn cứ cuối cùng đòi hỏi phải kiểm tra sổ ngang và chuẩn dọc với thước thần đồng thời vặn đai ốc kích đế để đạt được độ chính xác tuyệt đối.

Trước khi thêm các tiêu chuẩn dọc phía trên, hãy thực hiện kiểm tra mức độ toàn diện trên toàn bộ lưới cơ sở. Đặt một thước đo dài trên các sổ cái ngang liền kề để kiểm tra sự căn chỉnh theo chiều ngang. Đặt thước thẳng đứng trên vòng đế và các chuẩn ban đầu để xác nhận độ thẳng đứng.

Điều chỉnh riêng từng đai ốc vít để nâng hoặc hạ các góc cụ thể cho đến khi tất cả các sổ cái đều được cân bằng hoàn toàn. Hãy dành thời gian để hoàn thành bước này một cách chính xác; xảy ra các lỗi san lấp mặt bằng nhỏ ở khu vực cơ sở một cách nhanh chóng khi các tầng bổ sung được thêm vào, dẫn đến sai lệch cấu trúc nguy hiểm ở độ cao.

Khi toàn bộ lưới đế đã bằng phẳng, thẳng đứng và vuông vức, hãy kiểm tra lại tất cả các kết nối nêm và xác minh rằng mọi tấm ván đế vẫn tiếp xúc chắc chắn với mặt đất. Nền móng được lắp đặt đúng cách sẽ cung cấp nền tảng an toàn để xây dựng các tầng cao hơn.
